Informationen und Kundenbereich

Informieren Sie sich an dieser Stelle gerne über unsere Produktpalette.

Es würde den Rahmen dieser Seite sprengen, wenn wir zu jedem Produkt detaillierte Informationen, Daten und Zeichnungen zur Verfügung stellen würden. Deshalb können Sie sich über unsere Seite demnächst einen Zugang zu unserem geschlossenen Kundenbereich verschaffen, um sich weitergehend zu informieren.

Bei weitergehenden Fragen sprechen Sie uns gerne an !

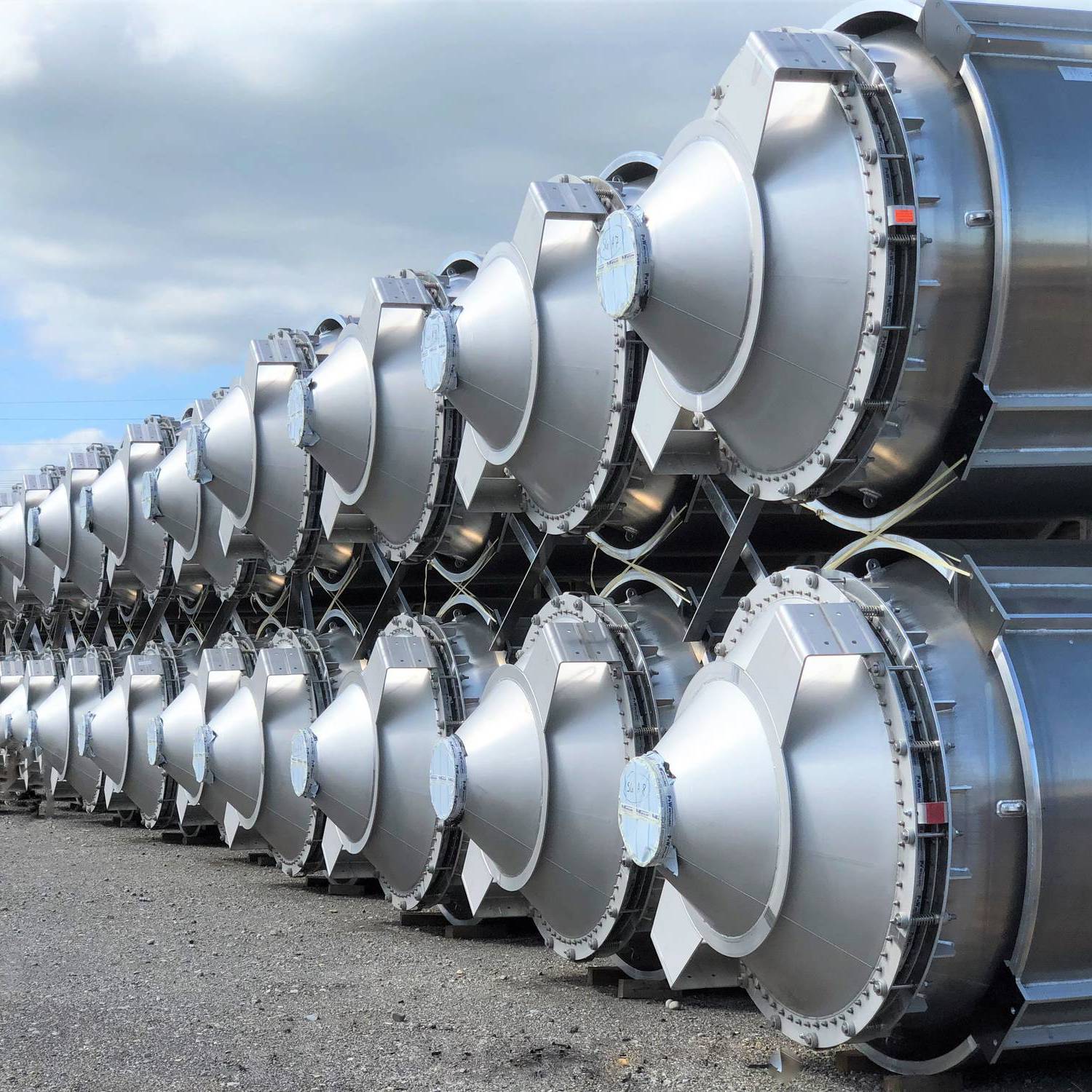

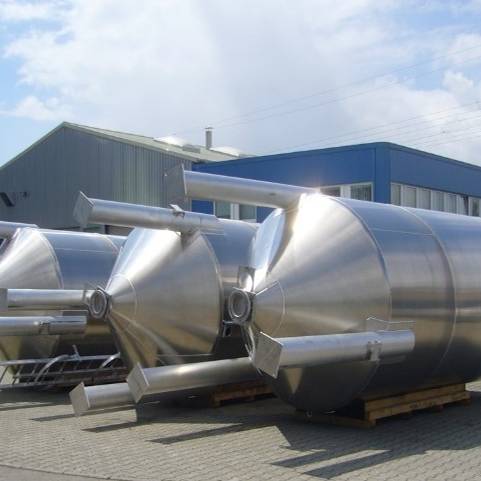

Silos für Schüttgüter

Übersicht verschiedener Silotypen

Auf dieser Seite zeigen wir Ihnen eine Übersicht verschiedener Silotypen, die wir Ihnen ebenfalls anbieten können. Nahezu alle unsere Standardsilos lassen sich durch Integration von Zubehör und Komponenten in einen der nachfolgenden Silotypen umrüsten. Für weitergehende Informationen nehmen Sie bitte mit uns Kontakt auf.

Explosionsgeschützte Silos

Viele Produkte der Schüttgutindustrie sind explosionsgefährdet. Für die Lagerung und Bevorratung von gefährlichen und brennbaren Stoffen bieten wir Silos mit Explosionsschutz an. Die entsprechende Auslegung und Dimensionierung explosionsgeschützter Silos und Behälter führen wir anhand der gültigen Normen, Gesetze und Vorschriften durch. Ziele des Explosionsschutzes sind hierbei, die Bildung und die Zündung einer gefährlichen explosionsfähigen Atmosphäre zu verhindern und die Auswirkung einer Explosion auf ein unbedenkliches Maß zu beschränken.

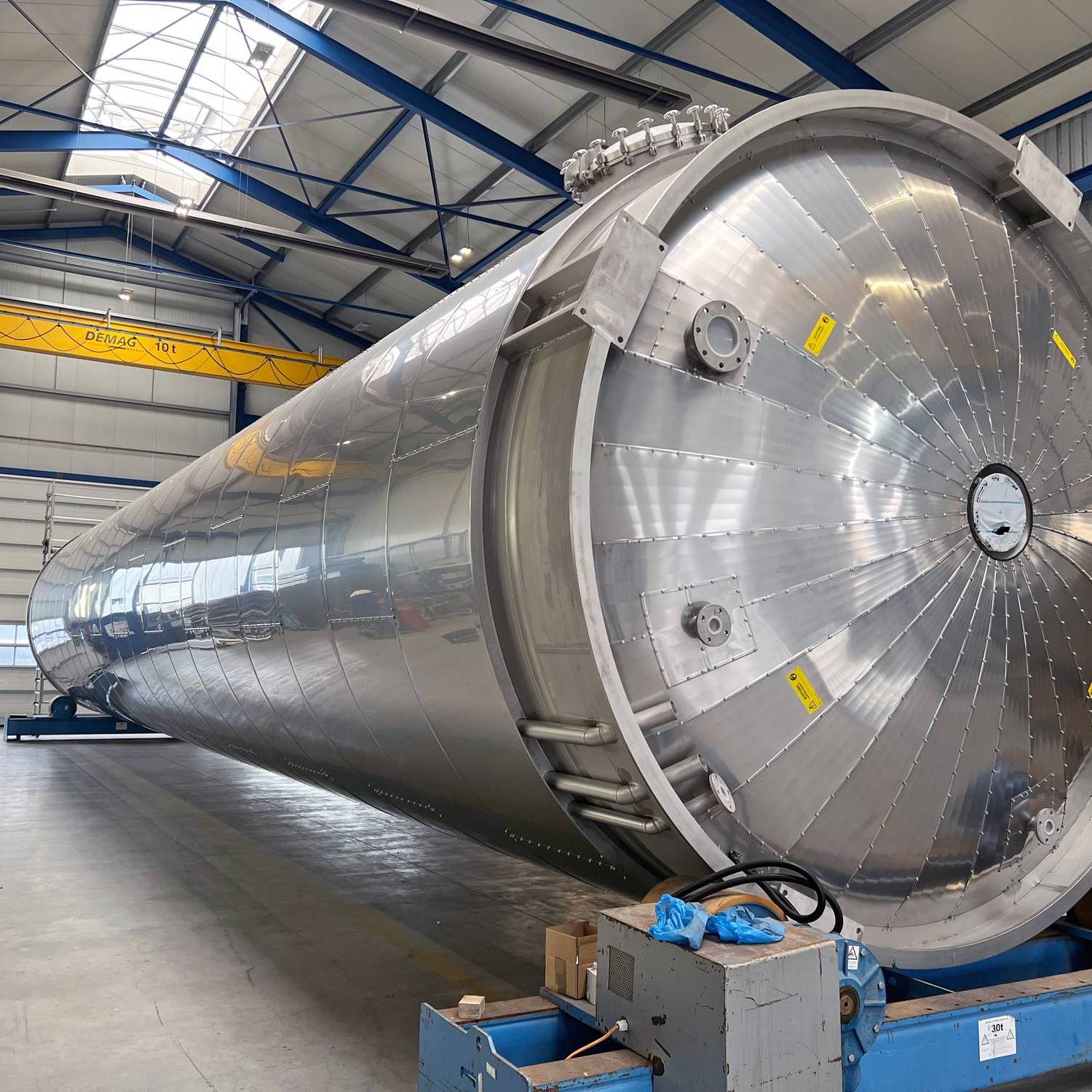

Großsilos

Standardsilos aus Aluminium oder Edelstahl, die auf Grund ihrer Größe nicht im Werk, sondern vor Ort gefertigt werden, bezeichnet man auch als Großsilos. Wir produzieren und liefern Großsilos. Sprechen Sie uns auch hierzu gerne an.

Innensilos

Innensilos sind für die Aufstellung speziell in Gebäuden geeignet. Sie werden mit Auflagepratzen zur Aufstellung auf eine Stahlunterkonstruktion oder mit Rohrfüßen gebaut. Bei der Ausführung mit Rohrfüßen setzen wir als Untergrund eine Betonplatte voraus, welche die Lasten des Innensilos aufnehmen kann. Die Verankerung erfolgt in diesem Fall auf dem Gebäudeboden. Bei der Silodimensionierung sind die Höhen und Breiten der Zufahrtswege und die nutzbare Hallenhöhe zu berücksichtigen.

Kammersilos, Mehrkammersilos

Kammersilos oder Mehrkammersilos eigenen sich besonders bei großer Produktvielfalt, Chargentrennung und Klein-Chargen. Kammersilos und Mehrkammersilos sind ideal bei Platzmangel.

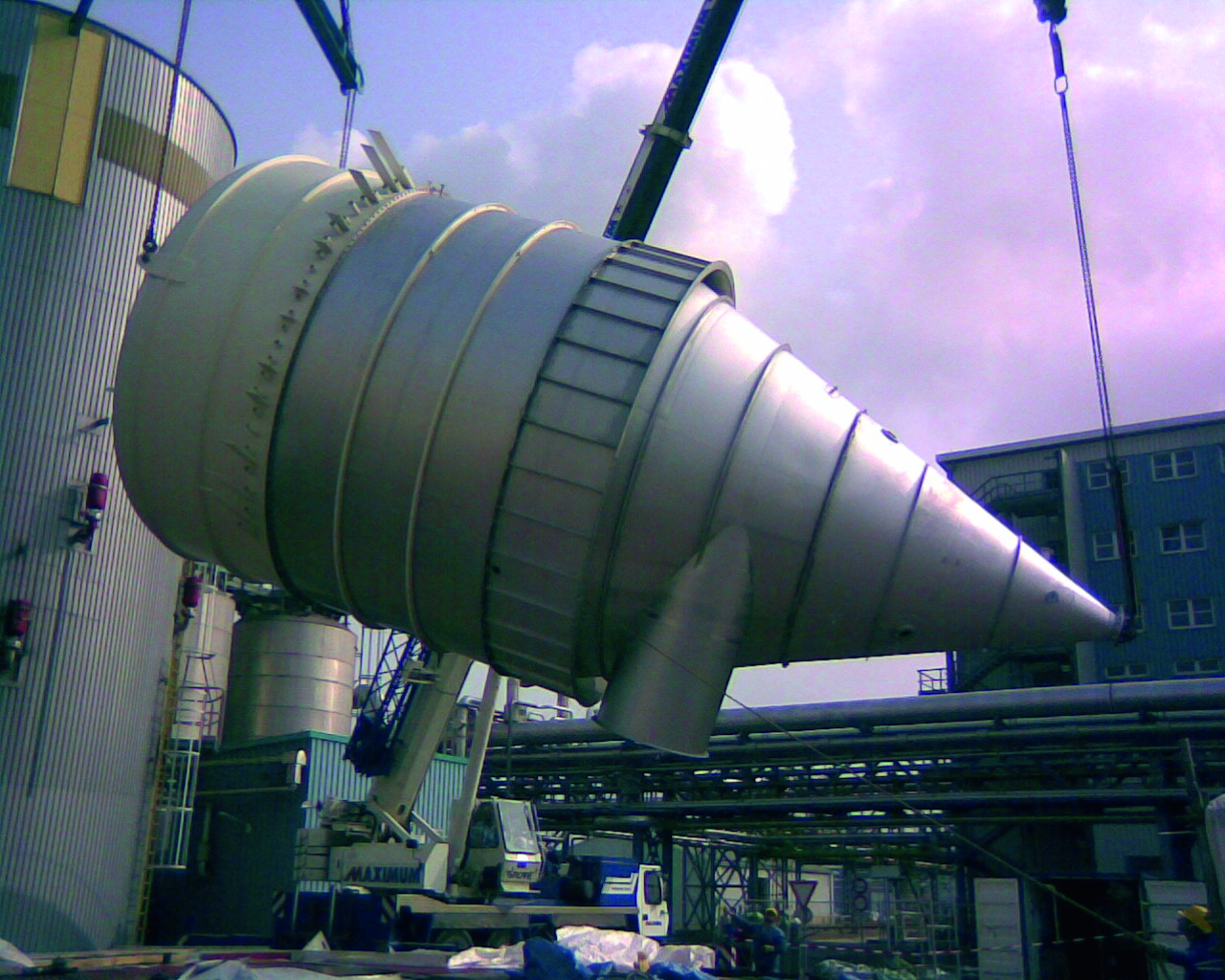

Montagesilos (Baustellenfertigung)

Die Nachfrage nach immer größeren Lagerkapazitäten führte dazu, dass die Firma P+W Metallbau die Montage der Silos vor Ort in anderen Ländern wie z. B. Russland, Iran, Saudi Arabien, Türkei, Griechenland etc. vornehmen musste. Diese sogenannten Montagesilos ermöglichen es unserem Unternehmen heute, an praktisch allen relevanten Orten der Welt mit qualifiziertem Personal kostengünstig Lager- und Mischsilos aus Aluminium und Edelstahl zu errichten. Dies wird ermöglicht durch ein modulares Montageverfahren aus vorgefertigten Segmenten. Zur Optimierung dieses Verfahrens haben wir in Meckenbeuren zusätzlich in eine verbesserte, computergestützte Fertigungstechnologie investiert.

Einstecksilos, Schachtelsilos

Zur Minimierung der Transportkosten führen wir Silos als sogenannte Einstecksilos oder Schachtelsilos. Besonders bei mehreren gleichartigen Silos lassen sich dadurch erheblich die Kosten für den Transport minimieren.

Verladesilos, Verwiegesilos

Speziell für die Verladung von Schüttgütern auf LKWs oder Schiffe stellen wir Verladesilos aus Aluminium und Edelstahl zur Auflage auf eine Stahl- oder Betonkonstruktion her. Die Unterfahrbrücke wird bezüglich der Breite und Höhe dabei auf den jeweiligen Einsatzzweck abgestimmt. Die entnommene Menge kann zusätzlich über ein P+W Wiegesystem bestimmt werden, ohne dass hierfür der Entnahmeprozess unterbrochen werden muss. Die Messgenauigkeit der Verwiegesilos in Logistikanlagen beträgt ca. 1% des Systemgewichtes.


Tanks

Planung – Design – Produktion – Montage

Wir produzieren Tankanlagen nach Ihren Anforderungen, natürlich in Übereinstimmung mit den gesetzlichen und technischen Bestimmungen.

P+W Metallbau liefert die wirtschaftlich richtige Entscheidung für Ihre Aufgabenstellung.

Wir stellen auch Tanks für Gefahrenstoffe wie beispielsweise ätzende Flüssigkeiten her. Von der Planung eines Behälters aus Aluminium oder Edelstahl bis zur Fertigung arbeiten unsere Spezialisten Hand in Hand und gewähren so einen reibungslosen Projektablauf.


Silozubehör

Wir produzieren für fachgerechte Lösungen in folgenden Bereichen:

Anschlussstutzen

Die Standard-Anschlussstutzen sind bis zu einer Nennweite von DN 500 erhältlich. Die Stutzen DS 18, DS 15 und MBF 15 sind für die Füllstandsüberwachung geeignet. Die jeweils passenden Flansche und Muffen sowie die genauen Maße zu allen Produkten finden Sie im Datenblatt zu unseren Anschlussstutzen.


Dachbegehung

Falls Sie ein begehbares Dach benötigen, können wahlweise Dachrandgeländer, Verbindungsstege und Steigleitern angebracht werden. Steigleitern sind mit oder ohne Rückenschutz erhältlich und können mit einer Einstiegssperre sowie mit einer Tür als Absturzsicherung versehen werden.

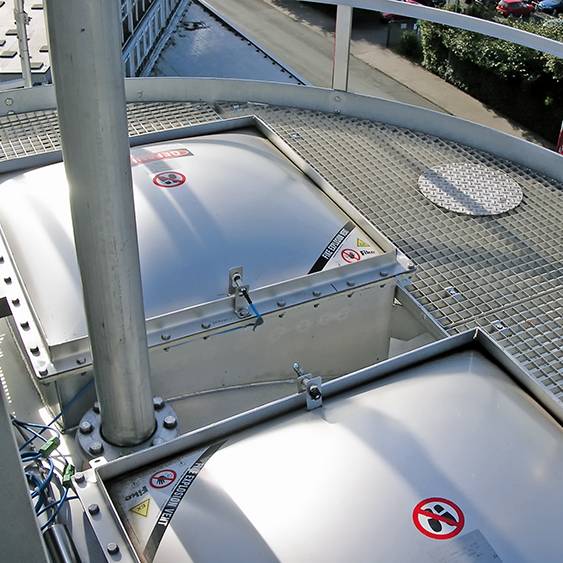

Explosionsschutz

Für Schüttgüter, die explosionsfähige Atmosphären bilden, kann ein konstruktiver Explosionsschutz erforderlich sein. Als Entlastungseinrichtungen kommen Berstscheiben oder Explosionsklappen zum Einsatz. Diese Produkte sind silo-, produkt- und einsatzbezogen auszuwählen. Die Auslegung erfolgt gemäß den gültigen Richtlinien und Normen. Wenden Sie sich bei weiteren Fragen gerne an unser fachkundiges Personal.


Füllleitungen

Unsere Fülleitungen FL 08 und FL 10 sind verfügbar in den Längen 7500 – 30000 mm und den Durchmessern DN 80 und DN 100. Die entsprechenden Füllleitungsstutzen sowie 90° und 180° Füllbögen finden Sie im Datenblatt in unserem speziellen Kundenbereich.


Funktionsstutzen

Unser Funktionsstutzensortiment umfasst Filterstutzen, Entlüftungsstutzen, Druckausgleichs- und Sicherheitsventile. Alle Filterstutzen sind erhältlich von 500 – 1200 mm Durchmesser. Entlüftungsstutzen sind lieferbar in den Größen DN 200, DN 300 und DN 400. Für weitere Fragen wenden Sie sich an unser erfahrenes Fachpersonal oder schauen Sie sich in unserem Kundenbereich um.


Kabelschutzrohre

Um elektrische Leitungen an Ihrem Silo verlegen zu können, benötigen Sie Kabelschutzrohre. Diese sind mit den entsprechenden Kabelschutzrohr-Bögen lieferbar in 60, 80 und 100 mm Durchmesser. Pressluftleitungen erhalten Sie mit 1/2″ – 2″ Gewinde.


Mannlöcher

Um den Zugang für Reparaturen, Inspektionen oder Reinigungsarbeiten zu ermöglichen, lassen sich Mannlöcher im Mantel oder im Dach des Silos installieren. Alle Mannlöcher sind in den Größen DN 500, DN 600 und DN 800 erhältlich. Für Dachmannlöcher ist als Einstiegssicherung das Anbringen eines Sicherheitsrostes vorgeschrieben. Für die perfekte Anbringung der Mannlöcher wenden Sie sich gerne an unsere erfahrenen Mitarbeiter.

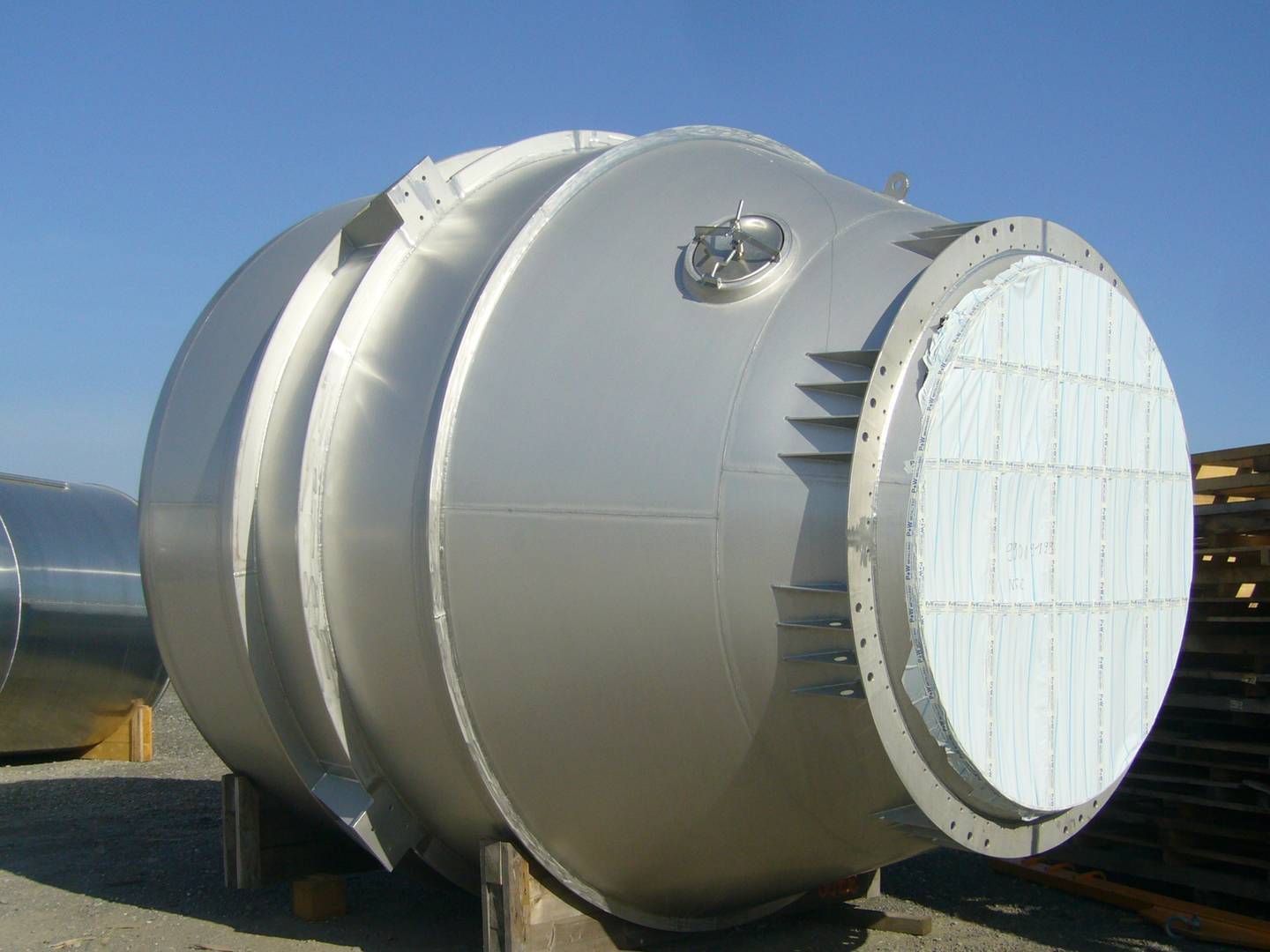

Siloauslauf

Alles was in das Silo kommt muß auch wieder aus dem Silo heraus“.

Die Auslaufgeometrie und die Konstruktion des Auslaufes haben einen maßgeblichen Einfluß auf das Fließverhalten der zu lagernden Produkte. Wir ermitteln die Kenndaten im Labor und machen dann den sogenannten „scaleup“, unter realen Bedingungen im Silo.
Im Datenblatt zum Siloauslauf finden sie unser Angebot an Auslaufflanschen, für alle möglichen Einsatzfälle. Der Durchmesser der Flansche reicht von DN 600 – DN 3000. Sollten Sie für Ihren Anwendungsfall aber eine andere Geometrie benötigen, z.B. für einen Schneckenanschluß rund auf eckig, ist dies natürlich jederzeit möglich.
Wenden Sie sich für eine perfekte Beratung gerne an unsere Fachpersonal, um einen reibungslosen Auslauf Ihres Produktes zu gewährleisten.


Silodächer

Da je nach Neigungswinkel unterschiedliche Verwendungszwecke zulässig sind, bieten wir Ihnen Kegeldächer mit 15°, 9,5° und 2,5° Neigung an. Wartungsbühnen sowie Dächer, die als Arbeitsplatz oder Arbeitsbühne zugelassen sind, werden aus Warzenblech oder Gitterrosten gefertigt. Mehr zu Dächern, Bühnen und Isolierung finden sie im Datenblatt in unserem Kundenbereich. Wenn Sie eine Beratung wünschen, wenden Sie sich bitte an unsere langjährigen Mitarbeiter.


Silotüren

Zur Begehung von Standzargen sind einflüglige Türen in 650 bis 1500 mm Breite und zweiflüglige Türen in 1400 und 2000 mm Breite als Zubehör erhältlich. Passende Schließzylinder können bei Bedarf mitgeliefert werden.


Verankerungen

Unsere Fundamentringe werden aus Stahl gefertigt und mit Ankern, Druckstücken, Muttern und Beilagscheiben geliefert. Von Silogrößen ab 35m³ bis zu 312m³ und Durchmessern von 2400 bis 4200 mm finden Sie bei uns ein breites Sortiment an Verankerungen. Wahlweise können diese Bauteile auch lackiert oder verzinkt angeboten werden.
Für besondere Verankerungen, z.B. mit Klebedübeln, beraten wir Sie gerne.


Wiegesysteme

Die P+W Wiegesysteme für Standzargensilos liefern wir mit oder ohne Wägemodul und Wiegezelle. Zusätzlich finden Sie im Zubehör dazu Klemmkästen und Wäge-Indikatoren mit Analogausgang oder serieller Schnittstelle. Auch Wägemodule anderer Hersteller können in unserem Wiegesystem verbaut werden. Lassen Sie sich von Ihrem persönlichen Kundenbetreuer beraten .


Zentrale Füllstationen

Die zentrale Füllstation ermöglicht es Ihnen, Ihre Füllleitungen zu bündeln und gesammelt abzuführen. Dies ermöglicht zum Beispiel den Anschluss aller Leitungen an einer bestimmten Seite. Die notwendigen Füllleitungen finden Sie im entsprechenden Zubehörabschnitt. Wenden Sie sich für Ihre individuelle Lösung gerne an unsere Fachpersonal.


Produktaustragung

Austragung von Produkten aus dem Silo

Bei vielen Produkten ist das problemlose Ausfließen aus dem Silo trotz geometrisch richtiger Auslegung nicht gegeben. Hier ist es wichtig die Produkte auf ihr Fließverhalten zu untersuchen und dann die richtige Austragung konstruktiv auf das Produkt anzupassen.

Verfahren

Dies kann im Einzelnen mit folgenden Verfahren ermöglicht werden:

  • Fluidisierung mit Belüftungstrichter und oder Belüftungsleisten und oder Belüftungspaneele.
  • Belüftungsdüsen, Belüftungspilze.
  • Schwingtrichter / Vibrationsböden.
  • Mechanische Räumboden.

Hier können wir auf eine langjährige Erfahrung bauen, basierend auf bzw. getestet und belegt durch zahlreiche Produktuntersuchungen im Labor.

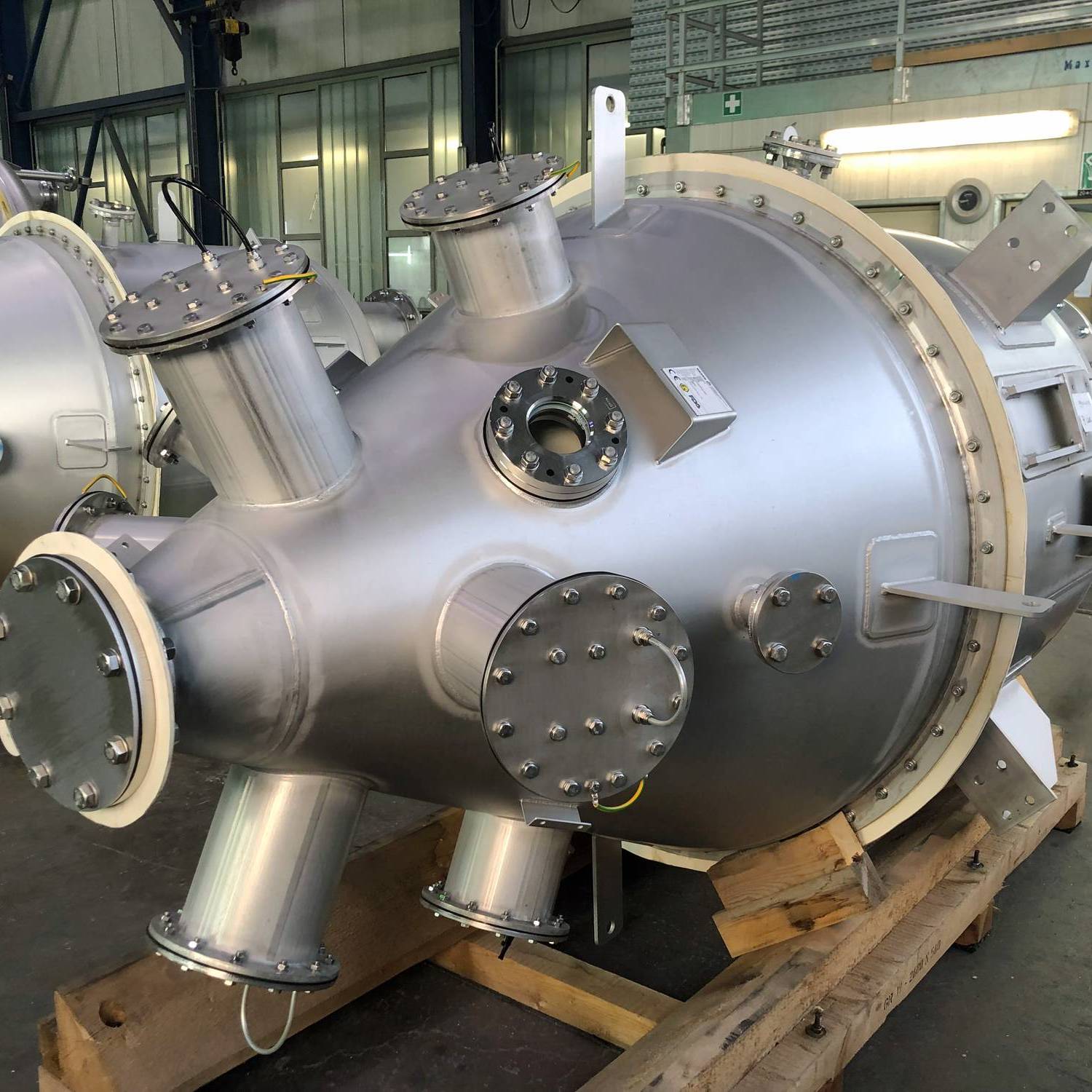

Druckbehälter

Bei geschlossenen Behältern, deren Innendruck über dem der Umgebung liegt, spricht man von sogenannten Druckbehältern.

Da die Anforderungen je nach Kunde und Einsatzzweck höchst unterschiedlich sind, erarbeiten wir zumeist individuelle Lösungen und sind daher beim Behälterbau sehr flexibel.

Von der Planung eines Behälters aus Aluminium oder Edelstahl bis zur Fertigung arbeiten unsere Spezialisten Hand in Hand und gewähren so einen reibungslosen Projektablauf.

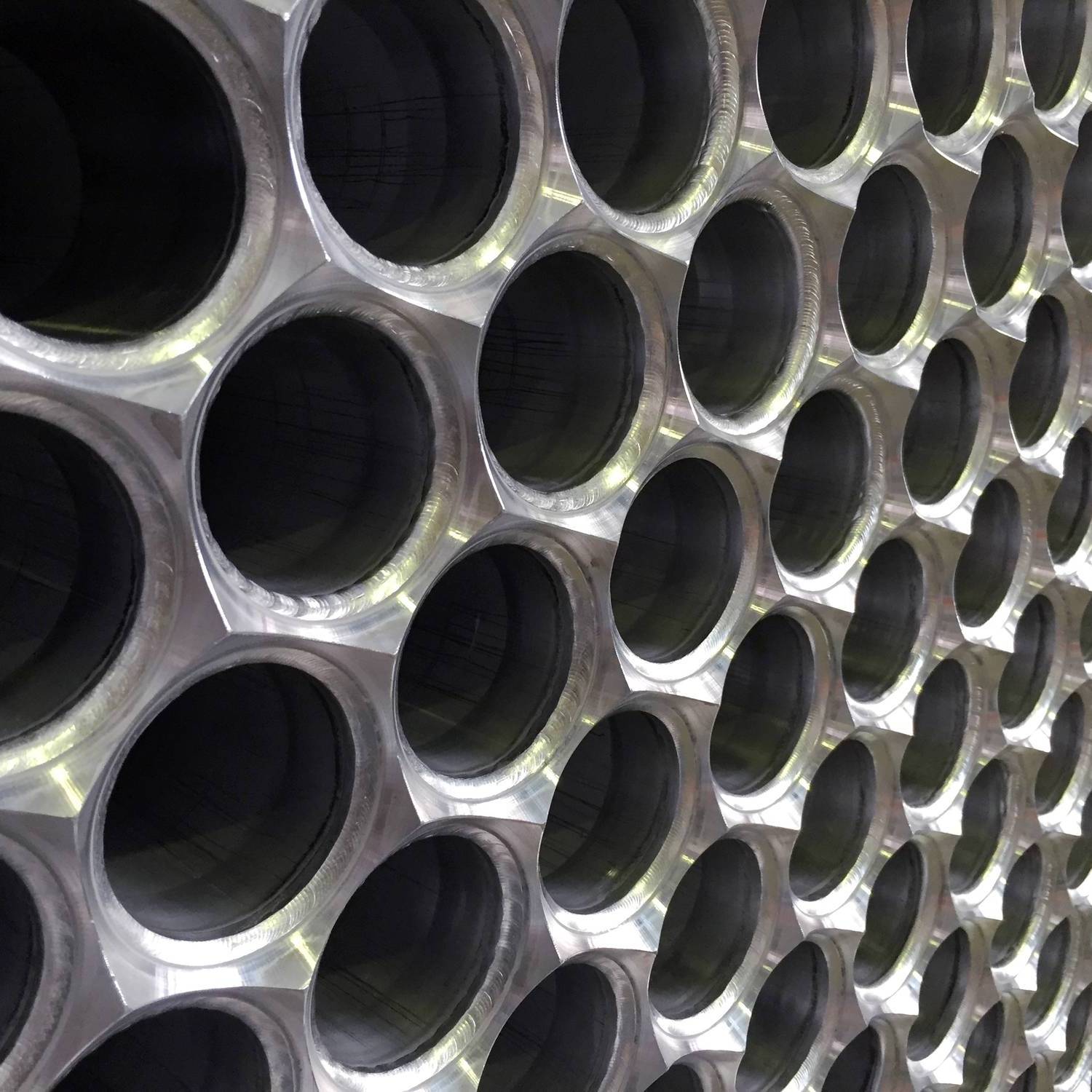

Wärmetauscher

P+W Metallbau fertigt

  • Druckbehälter
  • Rohrbündelwärmetauscher
  • sowie Behälter und Tanks

mit neuesten Fertigungsverfahren und hoch spezialisierten Fachkräften. Sprechen Sie uns hierzu gerne an.


Rührwerke

Lager und Rührtechnik

P+W ist im Bereich Silo-, Tank- und Rührtechnik einer der führenden Anbieter.

Robuste und qualitativ hochwertige Verarbeitung sind die Basis für alle Einzel- und Gesamtlösungen. Weltweite Standards aus der chemischen Industrie und der Nahrungsmittelindustrie finden sich in unseren Detaillösungen wieder. Die richtige Auswahl und die Verarbeitung hochwertiger Rohstoffe wie Aluminium und Edelstähle sichern die Langlebigkeit aller P+W Produkte.

Besonders im Bereich Biogasstabrührwerke ist durch die kontinuierliche Entwicklung der Flügelgeometrie ein Rührwerk mit extrem hohen Schubkräften für unsere Kunden verfügbar.

P+W – exzellente Lager- und Rührtechnik für Ihren Bedarf.


Filter

Wir stellen leistungsfähige Staubabscheider und Filter, gefertigt nach dem neuesten Stand der Technik, zur Verfügung.

Die Serienfertigung der einzelnen Komponenten und die Modulbauweise unserer Zulieferer ermöglichen maßgeschneiderte Lösungen für die industrielle Entstaubung.

Neben der Staubabscheidung werden auch Maßnahmen zur Verhinderung von Staubexplosionen getroffen. Die Filter werden je nach Einsatzfall als Patronen¬, Taschen¬ oder Schlauchfilter und als Siloaufsatzfilter oder Standfilter ausgeführt.


Messtechnik

Wir bieten Ihnen Füllstandsmessgeräte für Voll-, Bedarfs- und Leermeldung (Grenzfüllstand) an.

Unsere Empfehlung: Schwinggabeln oder Drehflügelmelder. Zur kontinuierlichen Messung werden Silopiloten, Ultraschallsensoren oder Radarsonden sowie geführte Mikrowellen eingesetzt.

Die von den Sensoren übermittelten Daten können auf Wunsch durch grafische Darstellungen visualisiert, in Datenbanken gespeichert oder per E-Mail weitergeleitet werden. Für eine detaillierte Beratung kontaktieren Sie bitte unser Fachpersonal.


Lufttrockner

Silos speziell im Außenbereich sind häufig großen Temperaturschwankungen ausgesetzt, die zur Bildung von Kondenswasser im Silo führen können.

Lufttrockner wirken dem entgegen und helfen so wirksam, empfindliche Schüttgüter zu schützen. Unsere Systeme zur Trockenluftüberlagerung, kurz Lufttrockner genannt, werden in der Standzarge des Silos montiert und sorgen von dort aus kontinuierlich oder durch Temperaturüberwachung gesteuert für trockene Luft in Ihrem Silo.


Absperrorgane

Um Ihr Silo vor Über- oder Unterdruck zu schützen, bietet P+W Metallbau Ihnen ein breites Sortiment an Druckausgleichsventilen an.

Egal ob Regulier-, Dosier- oder Arbeitsschieber, bei uns finden Sie das Richtige für Ihren Verwendungszweck. Wir liefern sowohl pneumatische als auch motor- und handbetriebene Absperrschieber.

Unser Absperrarmaturprogramm beinhaltet zudem verschiedene Ausführungen von Kugelhähnen, Quetschventilen, Klappen und Schiebern.


Container | Rollcontainer

Stapelcontainer

Für den Transport innerhalb des Betriebes werden sogenannte Stapelcontainer eingesetzt. Stapel-Container eignen sich zur Lagerung von gut rieselfähigen Schüttgütern.

Das zulässige Maximalgewicht beträgt 600kg/m³. Als Besonderheit können Stapelcontainer äußerst einfach und sicher transportiert werden und zudem können bis zu 2 Container übereinander gestellt werden. Dies ermöglicht es Ihnen, Ihre Schüttgüter platzsparend zu lagern.

Als Werkstoff für unsere Stapelcontainer kommen nur Aluminiumbleche und Edelstahlbleche zum Einsatz. Die Blechoberflächen bleiben unbehandelt, nur grobe Unebenheiten an den Schweißnähten werden beseitigt. Edelstahlcontainer werden gebeizt und passiviert.

Wenden Sie sich für eine genaue Beratung doch einfach an unser Fachpersonal.


Rollcontainer

Rollcontainer werden für die Entleerung von 25kg-Säcken eingesetzt.

Gelagert werden können gut rieselfähige Granulate mit einem Schüttgewicht bis zu 600kg/m³. Zumeist befinden sich die Rollcontainer in der Nähe des Extruders, der Spritzgussmaschine oder sie stehen direkt bei der zentralen Materialversorgung (Kupplungsbahnhof).

Unsere Rollcontainer stellen wir ausschließlich aus walzblanken Aluminiumblechen und Edelstahlblechen her. Wir entfernen gröbere Unebenheiten an den Schweißnähten, die Oberflächen bleiben unbehandelt. Rollcontainer aus Edelstahl werden zusätzlich gebeizt und passiviert.

Für genauere Informationen besuchen Sie bitte unseren Kundenbereich.


Sonderkonstruktionen

Sie benötigen eine Sonderanfertigung, weil die von uns angebotenen Produkte aus welchen Gründen auch immer nicht geeignet sind, Ihren konkreten Bedarf zu bedienen?

Kein Problem, wir kümmern uns gerne um Ihr Anliegen und unterstützen Sie bei der Anfertigung einer Ihrem Bedarf entsprechenden Lösung.
